Krone Swadro четырехроторные

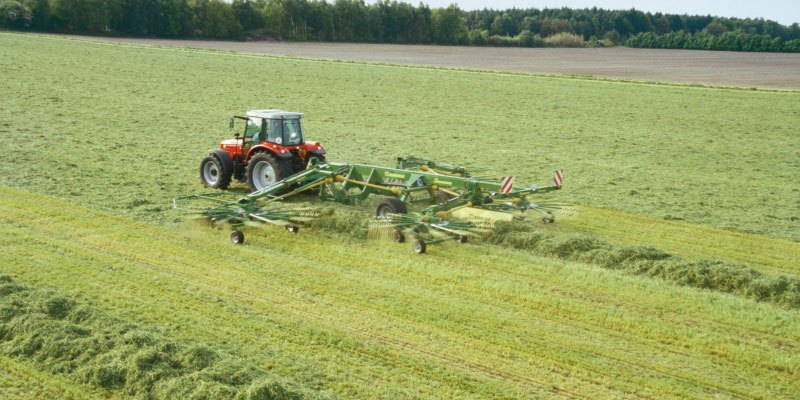

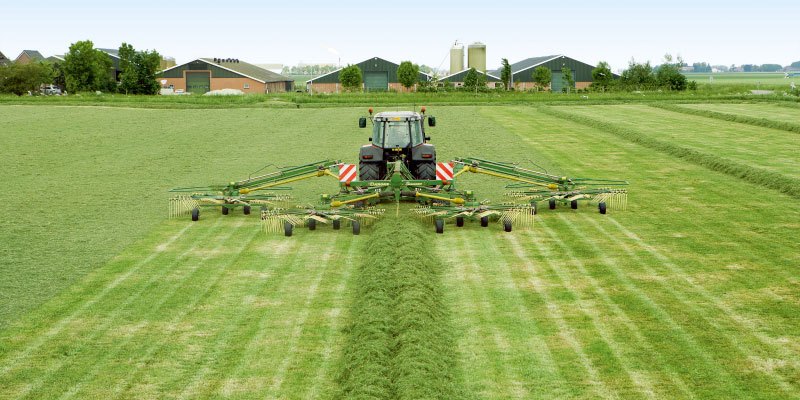

Прицепные четырехроторные валкователи с центральной укладкой

  • Регулируемая ширина захвата до 13,50 м
  • Комфортное управление посредством различных терминалов KRONE или одного терминала трактора, совместимого с ISOBUS
  • Транспортная высота до 4,00 м благодаря складыванию граблин (Swadro 1400) или гидравлически опускаемому ходовому механизму (Swadro 1400 Plus)

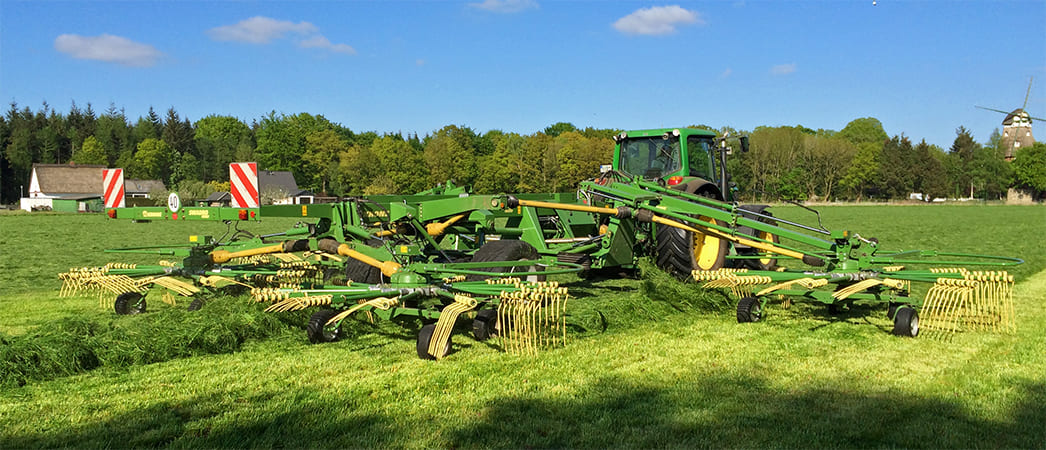

Высокопроизводительные четырехроторные валкователи с центральной укладкой: Валкователи Swadro 1400 и 1400 Plus от KRONE на четыре ротора имеют изменяемую ширину захвата от 11,00 м до 13,50 м. С ними можно легко реализовать производительность до 13 га в час. Особые признаки – это высокая производительность, небольшие затраты времени на подготовку и техническое обслуживание, быстрая транспортировка, длительный срок службы и высокий уровень удобства управления. Благодаря своей продуктивности Swadro 1400 и 1400 Plus работают очень экономично и в особенности подходят для эксплуатации сразу для нескольких предприятий.

Прочно и без технического обслуживания

  • Не требуемые техобслуживания роторы и редуктор ротора
  • DuraMax, износостойкая беговая дорожка с трехлетней гарантией
  • Всегда чистый корм благодаря роторам KRONE с «реактивным эффектом» на разворотной полосе

Без технического обслуживания благодаря непрерывной смазке: Полностью закрытый конический зубчатый редуктор и граблины с радиальными шарикоподшипниками и направляющими роликами всегда оптимально обеспечены смазкой благодаря системе непрерывной смазки. Ротор не должен содержать таких деталей, на смазку которых необходимо было тратить много времени.

Беговые дорожки с расположенными под крутым углом направляющими роликами: Высокие беговые дорожки проводят направляющие ролики граблин под крутым углом вверх и вниз. Вследствие этого зубья быстро и точно поднимаются, затем снова опускаются. Так они подбирают растительную массу особенно чисто и укладывают в точно сформированный валок, прямоугольной формы. Направляющие ролики одного диаметра 47 мм имеют большую опорную поверхность, защищены от пыли и не требуют технического обслуживания.

Износостойкая беговая дорожка KRONE DuraMax: С целью увеличения длительности эксплуатации беговые дорожки DuraMax производятся из высокопрочного, закаленного чугуна с шаровидным графитом. Они обладают необычайно высокой прочностью на разрыв, вибропрочностью и абсолютно не нуждаются в техническом обслуживании. Поэтому компания KRONE предоставляет на беговые дорожки DuraMax трехлетнюю гарантию.

Карданная подвеска

  • Универсально и чисто
  • Оптимальное копирование рельефа почвы во всех направлениях посредством маятниковой навески роторов
  • Чистый корм благодаря реактивному эффекту KRONE при опускании и поднятии роторов
  • Одинаковое давление на почву по всей ширине роторов благодаря центральной навеске роторов

Карданное соединение роторов: Для копирования рельефа почвы на волнистой площади роторы могут колебаться вдоль и поперек. Карданное соединение на консоли с двумя продольными отверстиями заботится о том, чтобы зубья не входили в почву, и корм не загрязнялся, или не работали по воздуху оставляя массу на земле.

Центральная навеска: Для неизменно высокого качества валка роторы навешиваются по центру рамы поперек направления движения. В результате этого они всегда на разворотной полосе поднимаются и работают в горизонтальном положении. Во время укладки валков вес равномерно распределен по всем колесам ходового механизма.

Эффект реактивного самолета

Реактивный эффект KRONE не позволяет зубьям на разворотной полосе работать слишком низко и повреждать дернину, что гарантирует чистоту корма. Ходовые механизмы роторов при опускании сначала становятся на задние, а затем на передние колеса. При подъеме последовательность обратная. Такой режим был позаимствован у самолетов при взлете и посадке.

Прицепные валкователи: Роторы тянут консоли по направлению движения, а не толкают. В результате этого они лучше копируют неровности, и не возникает риска вдавливания зубьев в почву.

Ходовая часть

  • Надежное движение
  • Наичистейшая работа грабель благодаря близкому расположению колес ходового механизма к зубьям
  • Простая регулировка поперечного наклона
  • Поворотные инерционные колеса спереди, как опция – сзади для сохранения дернины

Трехосный ходовой механизм KRONE: Все роторы серийно оснащены трехосным ходовым механизмом KRONE. С особенно широкой задней осью и универсальной передней осью он имеет форму треугольника. Ходовой механизм в полной мере использует пространство под роторами. Колеса стабилизируют ротор точно там, где зубья работают под нагрузкой.

Широкая колея и плавный ход: Благодаря особой широкой колее ходовой механизм оптимальным образом принимает на себя возникающие силы во время работы роторов, и всегда ведет роторы в горизонтальном положении и на одинаковом расстоянии над неровностями почвы.

Тандемный ходовой механизм: Для еще более равномерного движения ротора и самой чистой работы грабель задняя ось может быть оснащена тандемным ходовым механизмом.

Изменяемые рабочая ширина захвата и ширина валка

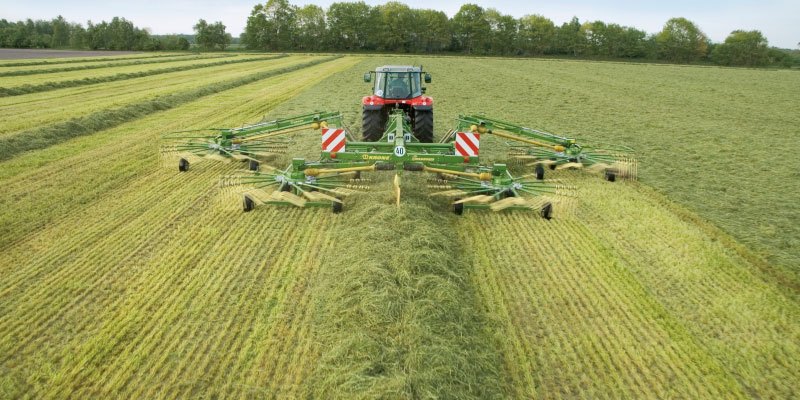

Изменяемые рабочая ширина захвата и ширина валка: Простая адаптация ко всем требованиям практики возможна в результате изменения ширины захвата от 11,00 м до 13,50 м. В свою очередь регулируемая ширина валка приблизительно от 1,40 м до 2,20 м задается от задних роторов. Оба передних ротора вращаются быстрее, чем задние Поэтому они укладывают растительную массу на широкой площади перед задними роторами. Они формируют равномерный свободно уложенный не спутанный валок.

Оптимизированные карданные валы: Вынесенные наружу, смещаемые редукторы оптимизируют карданные передачи. Swadro 1400 Plus оснащен чрезвычайно мощными приводными валами. Защита роторов производится при помощи храповых механизмов.

Простое обслуживание

Все важные функции Swadro 1400 / 1400 Plus управляются с помощью бортового компьютера KRONE, совместимого с ISOBUS. Им можно управлять с сиденья трактора с помощью трех терминалов Alpha, Delta и CCI 200 или терминала трактора, совместимого с ISOBUS.

Терминал управления Alpha: С помощью терминала управления Alpha для Swadro 1400 можно настраивать высоту роторов, рабочую ширину захвата и ширину валка. Кроме того, нажатием клавиши роторы поднимаются или опускаются по отдельности, либо последовательно.

Терминал управления Delta: Терминал Delta имеет цветной дисплей с индикацией актуально установленного значения. В дополнение к функциям Alpha он предоставляет на Swadro 1400 Plus комфортную автоматическую регулировку высоты всех роторов в соответствии с предварительно заданным значением. Применение джойстика (опция) делает управление еще более комфортным.

Терминал управления CCI 200: В дополнение к функциям терминала управления Delta, терминал CCI 200 совместим с ISOBUS. С его помощью производится управление большинства машин, оснащенных ISOBUS, также других производителей. Джойстик в данном случае входит в дополнительную комплектацию.

Гидравлическая регулировка ширины захвата: Для регулировки рабочей ширины захвата переднего и заднего роторов консоли выдвигаются и задвигаются гидравлически. При этом перемещаются также угловые редукторы, которые приводят в действие передние роторы через карданные валы. Это при любой рабочей ширине обеспечивает надежное перекрытие половин карданного вала.

Электронная регулировка высоты роторов: Комфортная регулировка высоты ротора с сиденья трактора при помощи терминала управления с большим дисплеем – это серийная комплектация. Высота всех роторов регулируется поочередно или индивидуально для каждого. В качестве альтернативы на Swadro 1400 Plus уже установленная высота ротора автоматически принимается другими роторами.

Технические характеристики

Swadro 1400 Swadro 1400 Plus
Ширина захвата м 11,00 - 13,50 11,00 - 13,50
Регулировка ширины захвата
механическая
гидравлическая

-
Серийно

-
Серийно
Ширина валка м 1,40 - 2,20 1,40 - 2,20
Вес прибл. кг 5.100 5.700
Требуемая мощность прибл. кВт / л.с. 59/80 59/80
Производительность прибл. га/час 12 - 14 12 - 14
Роторы
Количество
Диаметр м

4
3,60 / 3,30

4
3,60 / 3,30
Граблины
Количество
жесткие
складные

4 x 13

Серийно

4 x 13
Серийно
-
Двойные зубья «Lift» Количество 208 208
Регулировка высоты роторов
механическая
электронная


Серийно


Серийно
Шины ходового механизма роторов 16/6.50-8 16/6.50-8
Подъем одного ротора Серийно Серийно
Шины транспортного ходового механизма
Серийно
Опция

500/50-17
620/40 R 22.5

500/50-17
620/40 R 22.5
Транспортная ширина
с серийными шинами прибл. м
2,99 2,99
Транспортная высота
Граблины жесткие или складные м.
Граблины сложенные м.

4,36
3,85

3,99
-
Высота при хранении
Граблины жесткие или складные м.
Граблины сложенные м.

4,36
3,85

4,07
-
Длина при хранении м 8,55 8,71
Навеска
Нижние тяги
Сцепной шар

Серийно
Опция

Серийно
Опция
